发光键盘自动光学测试方案

随着经济的发展，人们对办公、娱乐设备的功能及个性化要求也日益提高，为了满足更多更高的用户需求，键盘开发商便开始研究多功能的键盘，而其中就有发光键盘。发光键盘主要体现在键盘按键或者面板发光，可以在夜晚不开灯的情况下也能清楚的看到按键字母，但除了照明的作用外，许多发光键盘还可以显示不同颜色、不同形式的发光，甚至可以实现与用户互动的功能，还可以通过不同区域显示不同的光来增加用户对按键的辨识度。

    对于用户的眼睛来说，一款合格的发光键盘需要有良好的光学参数，如亮度、均匀性、色度、色温等，过高的亮度会刺眼，过低的亮度又达不到要求，不均匀的亮度分布还会让用户的观感产生不适，所以在发光键盘的生产制程中，必须得有仪器对产品的光学参数进行管控。而光研为此提供了SA-KB发光键盘自动光学测试系统。

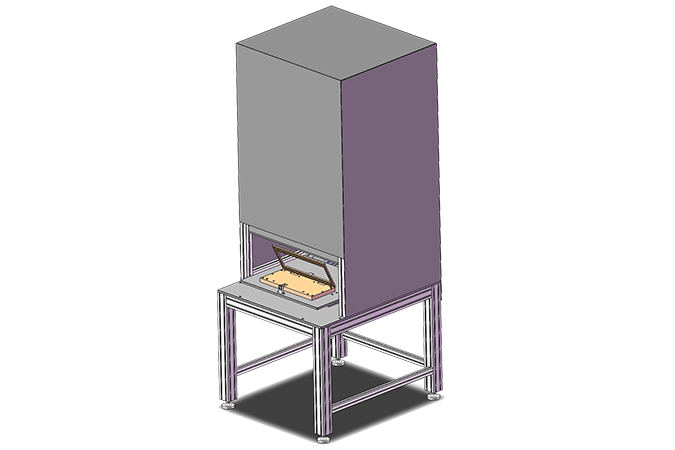

        SA-KB发光键盘自动光学测试系统由四部分组成：一维运动机台、样品控制部分、SA2000成像色度计、以及测试软件。

概述

特点：

   · 操作简单，系统针对产线的使用特点，进行了极具人性化的软件设计，即使特殊情况不允许现场培训的情况下也可以通过远程培训让使用人员熟练掌握系统的使用方法。系统针对不同型号键盘的测试设置保存到型号库，使用人员可通过简单操作即可切换不同型号的键盘测试设置

   · 功能丰富，系统兼容具有不同颜色、不同亮度区域的发光键盘测试，并可对单个键帽、单个区域、整个键盘进行测试通过的条件限制。系统具有多重曝光的功能，使不同亮度的区域都能得到准确的测试数据

   · 软件定制，系统的软件可根据客户要求进行定制化修改，并可定制通讯接口，与客户的软件进行通讯，由第三方软件进行触发测试并回传结果

测试项目：

   · 键帽的亮度(最大值、最小值、平均值、均匀性)、色坐标、色差(最大值、最小值、平均值)、主波长

   · 区域的亮度(最大值、最小值、平均值、均匀性)、色坐标、色差(最大值、最小值、平均值)、主波长

   · 键盘整体的亮度(最大值、最小值、平均值、均匀性)、色坐标、色差(最大值、最小值、平均值)、主波长

系统组成
